电池脉冲充电测试解决方案
来源: | 作者:admin | 发布时间: 2021-07-08 | 2321 次浏览 | 分享到:
自从1859年普兰特(G.plante)发明了铅酸蓄电池,一百多年来,铅酸蓄电池由于其制造成本低、容量大、价格低廉而受到了广泛的使用。随着科学技术的发展,蓄电池的工艺、结构不断改善,性能不断提高。尤其近年来,电动车的普及,极大的推动电池作为动力源应用的发展。然而如何高效、可靠的蓄电池充电方法显得越来越重要。据研究发现,电池的充电过程对电池的寿命影响最大,也就是说蓄电池往往是被“充坏”而不是“用坏”的,选择正确的充电方法则至关重要。




自从1859年普兰特(G.plante)发明了铅酸蓄电池,一百多年来,铅酸蓄电池由于其制造成本低、容量大、价格低廉而受到了广泛的使用。随着科学技术的发展,蓄电池的工艺、结构不断改善,性能不断提高。尤其近年来,电动车的普及,极大的推动电池作为动力源应用的发展。然而如何高效、可靠的蓄电池充电方法显得越来越重要。据研究发现,电池的充电过程对电池的寿命影响最大,也就是说蓄电池往往是被“充坏”而不是“用坏”的,选择正确的充电方法则至关重要。

脉冲充电的方法,能保证有效的消除极化现象,减少极板硫酸盐化,减少电池析气,延长电池使用寿命。另外,防止电池过充也是延长电池寿命的重要手段之一。那么如何简单智能的实现脉冲充电和充电保护呢?艾德克斯可编程电子负载就可以满足测试需求。

1.脉冲电池

蓄电池中化学能和电能相互转换是可逆的,也就是充电过程和放电过程互为逆反应。

然而脉冲充电就是为了能够最大限度的加快蓄电池的化学反应速度,缩短蓄电池达到充足状态的时间,同时保证蓄电池正负极的极化现象尽量减轻,提高电池充电效率。



用艾德克斯可编程电子负载串联到充电回路中并将负载的远端测量端子S+,S-对应的接到电池的正负极,这样做的目的是用电子负载来检测电池两端的电压变化。再利用艾德克斯可编程电子负载面板编程,用电子负载控制回路充电电流实现脉冲充电。

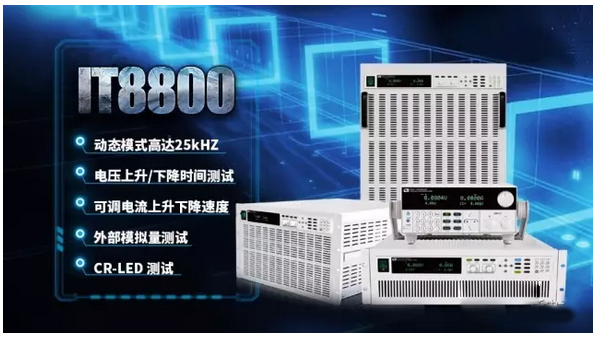

艾德克斯IT8811可编程电子负载为例,可以用动态模式编辑频率最高为25KHz的电流动态变化,或者使用List模式编辑任意变化的电流输出波形。


2.充电保护

将电子负载远端测量端子S+,S-对应连接到电池的正负极两端,检测电池正负极两端的电压,利用电子负载设定的(OPP)过功率保护或(OVP)过电压保护,当电子负载检测电池两端电压达到OVP或者电压电流乘积后的OPP保护点时,电子负载自动进入保护并断开输入,也就是充电回路自动断开,实现对电池的充电保护功能。

   以艾德克斯IT8811可编程电子负载为例,保护功能菜单可设定OPP保护点以及延时时间。当充电电流和电池两端电压乘积的功率超过OPP设定点时,会以设定的延时时间后进入保护并自动关断输入。
