FTP9000系列宽范围大功率可编程直流电源(5kW~180kW)

电压:0~2250V
电流:0~6120A
功率:5~180kW

FTP9000系列宽范围大功率可编程直流电源电压范围从80V~2250V,单机电流可达6120A,单机最大功率为180kW。

FTP9000系列具有高功率密度、高功率因数、高效率、宽范围输出的特征。宽电流范围输出及自动恒功率的加持,可大大增加应用覆盖范围。人性化的图文窗口界面,支持多种语言,给使用者带来直观的操作体验。

FTP9000系列具备LAN/RS485/CAN/GPIB/USB(串口)接口,既支持SCPI协议也支持标准ModBus-RTU协议,再配合内置隔离数/模控制接口,为系统集成应用带来极大的应用多样性及便利性。

0.00
0.00


电压:0~2250V
电流:0~6120A
功率:5~180kW

FTP9000系列宽范围大功率可编程直流电源电压范围从80V~2250V,单机电流可达6120A,单机最大功率为180kW。

FTP9000系列具有高功率密度、高功率因数、高效率、宽范围输出的特征。宽电流范围输出及自动恒功率的加持,可大大增加应用覆盖范围。人性化的图文窗口界面,支持多种语言,给使用者带来直观的操作体验。

FTP9000系列具备LAN/RS485/CAN/GPIB/USB(串口)接口,既支持SCPI协议也支持标准ModBus-RTU协议,再配合内置隔离数/模控制接口,为系统集成应用带来极大的应用多样性及便利性。

特点

单机范围:

电压:0~2250V

电流:0~6120A

功率:5~180kW

l主从并机可达10台,扩展功率可达1800kW

l电压、电流采样率500kHz,分辨率16Bits

l恒压、恒流及自动恒功率模式;

l整机效率高于93%

lPFC控制功能,功率因数0.99

l高功率密度,3U/15kW

l线损自动补偿;

l电压、电流优先功能;

l电压、电流斜率可设置;

l电压输出缓升、缓降功能;

l序列功能可达100步,序列文件支持链接;

l高压隔离的,数字/模拟复合信号监测控制端口(选配);

l通信接口标配LANUSB(串口),选配RS485CANGPIB

l通讯协议支持SCPIModBus

l提供通讯编程手册、SDK开发包以及演示上位机软件;

lTFT彩色液晶显示屏,中英文菜单界面;

l过压、过流、过功率、过温、欠压、反接等全方位保护功能。



应用领域

l电力电子实验室的多规格灵活应用

l燃料电池、动力电池、铅蓄电池、超级电容测试

l载、机载、舰载电子设备的供电环境仿真

l直流充电机、充电桩设计和测试系统集成

l服务器电源、UPS、逆变器设计和测试

l太阳能、风能、储能领域设计和测试

l无人机、激光、传感器领域供电和设计测试



3U/15kW高功率密度

FTP9000系列提供了3U/15kW的高功率密度,具有输出精准、响应快速以及低纹波噪声等特性。宽范围的电压80V~2250V,电流510A~20A的组合,适合从设计到产品生产流程的每一个测试验证环节。



自动恒功率、宽范围输出

FTP9000系列电源拥有超过3倍宽范围输出量程,一台电源可覆盖更多应用,为用户节省成本。

FTP9000系列恒功率范围下提供更宽广操作

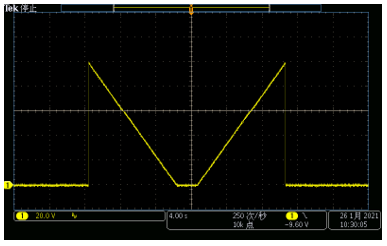

序列功能
FTP9000为用户提供可针对供电中断、瞬间跌落,以及模拟其他电压、电流变化的序列编辑功能。FTP9000提供了10个序列文件,每个文件100步,支持循环、链接可方便实现复杂波形输出。



电池内阻模拟功能
FTP9000系列电源具备电池内阻模拟输出功能,当电源输出电流增大时输出电压可根据用户预先设定内阻值进行调节。



电压缓升、缓降功能
FTP9000系列电源专为用户设计了输出电压缓升、缓降功能。简单易用,可实现电压斜率范围为:0.6mV/s~6kV/s。



CV、CC优先
当电源输出接入感性或容性负载时会造成输出电流或电压一定程度的过冲,轻则触发被测设备保护,严重的将直接导致被测设备损坏。FTP9000系列具备CV、CC输出优先功能从而有效抑制输出过冲及带来的影响。

CV优先(高速建立电压,电流超调)            CC优先(高速建立电流,电压超调)



模拟编程功能

通过外部0~5V直流电压信号控制电源的输出额定电压、额定电流、额定功率。模拟编程功能控制速率为每秒1000点。



主从并机功能

FTP9000系列电源提供了主从并机方式,支持10台同型号的电源进行并机操作,以便用户实现更大功率扩展。并机操作时,从机自动复制主机的设定参数,实现自动均流。



多接口与多协议

FTP9000系列配备多种通讯接口,同时支持SCPI与Modbus两种通讯协议。用户可以根据需求在菜单进行配置,这样使得系统集成更加灵活。



电脑图形化操作软件

FTP9000系列提供了一款具有虚拟仪器功能的上位机软件,可以实时读取测试数据、生成图像、导出报表、打印报告等,方便客户使用。


订购信息更多型号不一一列出

电压 型号 电流 功率 电压 型号 电流 功率
80V FTP9050-80-170 170A 5kW 200V FTP9050-200-70 70A 5kW
FTP9100-80-340 340A 10kW FTP9100-200-140 140A 10kW
FTP9150-80-510 510A 15kW FTP9150-200-210 210A 15kW
FTP9300-80-1020 1020A 30kW FTP9300-200-420 420A 30kW
FTP9450-80-1530 1530A 45kW FTP9450-200-630 630A 45kW
FTP9600-80-2040 2040A 60kW FTP9600-200-840 840A 60kW
FTP9750-80-2550 2550A 75kW FTP9750-200-1050 1050A 75kW
FTP9900-80-3060 3060A 90kW FTP9900-200-1260 1260A 90kW
电压 型号 电流 功率 电压 型号 电流 功率
400V FTP9050-400-40 40A 5kW 500V FTP9050-500-30 30A 5kW
FTP9100-400-80 80A 10kW FTP9100-500-60 60A 10kW
FTP9150-400-120 120A 15kW FTP9150-500-90 90A 15kW
FTP9300-400-240 240A 30kW FTP9300-500-180 180A 30kW
FTP9450-400-360 360A 45kW FTP9450-500-270 270A 45kW
FTP9600-400-480 480A 60kW FTP9600-500-360 360A 60kW
FTP9750-400-600 720A 75kW FTP9750-500-450 450A 75kW
FTP9900-400-720 720A 90kW FTP9900-500-540 540A 90kW
电压 型号 电流 功率 电压 型号 电流 功率
800V FTP9050-800-25 25A 5kW 1000V FTP9100-1000-30 30A 10kW
FTP9100-800-50 50A 10kW FTP9150-1000-40 40A 15kW
FTP9150-800-75 75A 15kW FTP9200-1000-60 60A 20kW
FTP9300-800-150 150A 30kW FTP9300-1000-80 80A 30kW
FTP9450-800-225 225A 45kW FTP9600-1000-160 160A 60kW
FTP9600-800-300 300A 60kW -- -- --
FTP9750-800-375 375A 75kW -- -- --
FTP9900-800-450 450A 90kW -- -- --
电压 型号 电流 功率 电压 型号 电流 功率
1200V FTP9150-1200-40 40A 15kW 1500V FTP9100-1500-25 25A 10kW
FTP9300-1200-80 80A 30kW FTP9150-1500-30 30A 15kW
FTP9450-1200-120 120A 45kW FTP9200-1500-50 50A 20kW
FTP9600-1200-160 160A 60kW FTP9300-1500-60 60A 30kW
FTP9750-1200-200 200A 75kW FTP9450-1500-90 90A 45kW
FTP9900-1200-240 240A 90kW FTP9600-1500-120 120A 60kW
-- -- -- FTP9750-1500-150 150A 75kW
-- -- -- FTP9900-1500-180 180A 90kW
电压 型号 电流 功率 -- -- -- --
2250V FTP9150-2250-25 25A 15kW -- -- -- --
FTP9300-2250-50 50A 30kW -- -- -- --
FTP9450-2250-75 75A 45kW -- -- -- --
FTP9600-2250-100 100A 60kW -- -- -- --
FTP9750-2250-125 150A 90kW -- -- -- --
FTP9900-2250-150 150A 90kW -- -- -- --



选购信息

名称 型号或规格 说明
电脑图形化操作软件 FTP9000   FaithPower FTP9000用上位机软件
GPIB接口 后缀G
CAN、485接口 后缀R
复合信号端口 后缀F


大电流测试电缆选配表

线材规格 DC2-2P15M DC16-2P20M DC25-2P25M DC50-2P20M DC50-2P40M DC120-2P20M DC150-2P20M
最大使用电压 750V
最大使用电流 10A 60A 100A 200A 200A 300A 400A
端子 M8/鳄鱼夹 M8/M8 M8/M8 M8/M8 M8/M8 M8/M8 M10/M10
截面积 4.0mm² 16mm² 25mm² 50mm² 50mm² 120mm² 150mm²
长度 约1.5m 约2m 约2m 约2m 约4m 约2m 约2m
外形







规格参数更多型号不一一列出)

电气规格表-1

型号 FTP9050-80-170 FTP9050-200-70 FTP9050-400-40 FTP9050-500-30 FTP9050-800-25
电压 0~80V 0~200V 0~400V 0~500V 0~800V
电流 0~170A 0~70A 0~40A 0~30A 0~25A
功率 0~5kW
型号 FTP9100-80-340 FTP9100-200-140 FTP9100-400-80 FTP9100-500-60 FTP9100-800-50
电压 0~80V 0~200V 0~400V 0~500V 0~800V
电流 0~340A 0~140A 0~80A 0~60A 0~50A
功率 0~10kW
型号 FTP9150-80-510 FTP9150-200-210 FTP9150-400-120 FTP9150-500-90 FTP9150-800-75
电压 0~80V 0~200V 0~400V 0~500V 0~800V
电流 0~510A 0~210A 0~120A 0~90A 0~75A
功率 0~15kW
型号 FTP9300-80-1020 FTP9300-200-420 FTP9300-400-240 FTP9300-500-180 FTP9300-800-150
电压 0~80V 0~200V 0~400V 0~500V 0~800V
电流 0~1020A 0~420A 0~240A 0~180A 0~150A
功率 0~30kW
型号 FTP9600-80-2040 FTP9600-200-840 FTP9600-400-480 FTP9600-500-360 FTP9600-800-300
电压 0~80V 0~200V 0~400V 0~500V 0~800V
电流 0~2040   A 0~840A 0~480A 0~360A 0~300A
功率 0~60kW
型号 FTP9900-80-3060 FTP9900-200-1260 FTP9900-400-720 FTP9900-500-540 FTP9900-800-450
电压 0~80V 0~200V 0~400V 0~500V 0~800V
电流 0~3060   A 0~1260A 0~720A 0~540A 0~450A
功率 0~90kW
型号 FTP91200-200-1680 FTP91200-400-960 FTP91200-500-720 FTP91200-800-600
电压 0~200V 0~400V 0~500V 0~800V
电流 0~1680A 0~960A 0~720A 0~600A
功率 0~120kW
电压编程①
分辨率 16bits
精度 0.05%+0.1%F.S.
电流编程①
分辨率 16bits
精度 0.1%+0.2%   F.S.
功率编程①
精度 1%F.S.
外部模拟编程①
控制电压 0~5V对应0~100%F.S.
电压精度 0.5%F.S.
电流精度 0.5%F.S.
线性调整率②
电压 0.02%F.S.
电流 0.05%F.S.
功率 0.05%F.S.
负载调整率③
电压 0.05%F.S.
电流 0.15%F.S.
功率 0.75%F.S.
电压测量①
分辨率 16bits
精度 0.05%+0.1%F.S.
电流测量①
分辨率 16Bits
精度 0.1%+0.2%   F.S.
功率测量①
精度 1%F.S.
输出噪声&纹波④
电压纹波(p-p) 5kW 160mV 300mV 550mV 450mV 800mV
10kW 320mV 300mV 550mV 450mV 800mV
15kW 320mV 300mV 550mV 450mV 800mV
电压纹波(rms) 5kW 16mV 40mV 65mV 70mV 200mV
10kW 25mV 40mV 65mV 70mV 200mV
15kW 25mV 40mV 65mV 70mV 200mV
尺寸(WxHxD) 5kW~15kW:482.6mm   x 132.5mm x 702.0mm,含输出防护罩
20kW~30kW:482.6mm x 266mm x 738.0mm,含防护罩,不带脚轮
重量 5kW≈17kg,10kW≈24kg,15kW≈30kg,30kW≈65kg


电气规格表-2

型号 FTP9100-1000-30 - FTP9100-1500-25 -
电压 0~1000V - 0~1500V -
电流 0~30A - 0~25A -
功率 0~10kW
型号 FTP9150-1000-40 FTP9150-1200-40 FTP9150-1500-30 FTP9150-2250-25
电压 0~1000V 0~1200V 0~1500V 0~2250V
电流 0~40A 0~40A 0~30A 0~25A
功率 0~15kW
型号 FTP9200-1000-60 - FTP9200-1500-50 -
电压 0~1000V - 0~1500V -
电流 0~60A - 0~50A -
功率 0~20kW
型号 FTP9300-1000-80 FTP9300-1200-80 FTP9300-1500-60 FTP9300-2250-50
电压 0~1000V 0~1200V 0~1500V 0~2250V
电流 0~80A 0~80A 0~60A 0~50A
功率 0~30kW
型号 FTP9400-1000-120 - FTP9400-1500-100 -
电压 0~1000V - 0~1500V -
电流 0~120A - 0~100A -
功率 0~40kW
型号 FTP9600-1000-180 FTP9600-1200-160 FTP9600-1500-120 FTP9600-2250-100
电压 0~1000V 0~1200V 0~1500V 0~2250V
电流 0~180A 0~160A 0~120A 0~100A
功率 0~60kW
型号 FTP9800-1000-240 FTP9900-1200-240 FTP9900-1500-180 FTP9900-2250-150
电压 0~1000V 0~1200V 0~1500V 0~2250V
电流 0~240A 0~240A 0~180A 0~150A
功率 0~80kW 0~90kW
型号 FTP91000-1000-300 FTP91200-1200-320 FTP91200-1500-240 FTP91200-2250-200
电压 0~1000V 0~1200V 0~1500V 0~2250V
电流 0~300A 0~320A 0~240A 0~200A
功率 0~100kW 0~120kW
电压编程①
分辨率 16bits
精度 0.05%+0.1%F.S.
电流编程①
分辨率 16bits
精度 0.1%+0.2%   F.S.
功率编程①
精度 1%F.S.
外部模拟编程①
控制电压 0~10V对应0~100%F.S.
电压精度 0.5%F.S.
电流精度 0.5%F.S.
线性调整率②
电压 0.02%F.S.
电流 0.05%F.S.
功率 0.05%F.S.
负载调整率③
电压 0.05%F.S.
电流 0.15%F.S.
功率 0.75%F.S.
电压测量①
分辨率 16bits
精度 0.05%+0.05%F.S.
电流测量①
分辨率 16Bits
精度 0.1%+0.2%   F.S.
功率测量①
精度 1%F.S.
输出噪声&纹波④
电压纹波(p-p) 10kW 1600mV
- -
15kW 2000mV 2000mV 2400mV 3600mV
电压纹波(rms) 10kW 350mV
- -
15kW 350mV 350mV 400mV 400mV
尺寸(WxHxD) 5kW~15kW:482.6mm   x 132.5mm x 702.0mm,含输出防护罩
20kW~30kW:482.6mm x 266mm x 738.0mm,含防护罩,不带脚轮
重量 5kW≈17kg,10kW≈24kg,15kW≈30kg,30kW≈65kg


一般规格表

电压上升斜率
最大斜率 6000V/s
电压下降时间
空载 <2s
满载 ≤30ms
瞬态响应 10%~90%动态载,电压恢复至额定值的0.75%精度范围内所需时间小于2ms
并机 支持10台同型号主、从并机扩容
保护 过压、过流、过功率、过温、欠压等
通讯接口 LAN、USB串口(选配GPIB、CAN、RS485)
通讯协议 SCPI、MODBUS、CAN-Open协议
输入特性
输入电压 340VAC~460VAC,频率47Hz~63Hz
功率因数 0.99(典型值)
效率 >93%(典型值)
使用环境
工作温度 0℃~40℃
存储温度 -20℃~70℃
使用海拔 <2000m
散热方式 风冷,智能风控
