FTL-G系列中大功率可编程线性直流电源(500W-12kW)

FTL-G系列中大功率可编程线性直流电源(500W-12kW)

电源功率500~12000W,电压15~1300V

FTL-G系列中大功率可编程线性直流电源,是费思根据市场需求推出的一款高精度、低纹波、高速度、宽范围的可编程线性直流电源。电源功率500~12000W,电压15~1300V,具有过载和极性反向保护以及标准的过电压、过电流和过温度保护,输出通道都具有0.01%的高调节率和低于1mVrms的涟波和噪声。可广泛使用于半导体材料、无线充电、BMS、超级电容等精密制造测试领域,及高指标要求的实验室。


0.00
0.00


电源功率500~12000W,电压15~1300V

FTL-G系列中大功率可编程线性直流电源,是费思根据市场需求推出的一款高精度、低纹波、高速度、宽范围的可编程线性直流电源。电源功率500~12000W,电压15~1300V,具有过载和极性反向保护以及标准的过电压、过电流和过温度保护,输出通道都具有0.01%的高调节率和低于1mVrms的涟波和噪声。可广泛使用于半导体材料、无线充电、BMS、超级电容等精密制造测试领域,及高指标要求的实验室。


特点

1.     0.01%低调整率超高分辨率和精度;

2.     可选择连续或动态负载低纹波与低噪声;

3.     过载,极性接反保护,过压保护,过流保护,过温度保护

4.     具有恒压和恒流两种输出状态,根据负载情况自动切换;

5.     4.3TFT高清晰度液晶显示屏,全面显示仪器状态;

6.     方便且快速的操作与设定界面,高速调节旋钮和数字按键输入

7.     内置蜂鸣器作为提示或警告;

8.     无极伺服,智能风扇;

9.     一键锁定功能,有效防止误操作;

10.  上下限判断,熔断测试,脉冲输出,输出计时,定功率输出,低电阻测量,快捷键;

11.  可存储/调用300组电压电流等数据,配合定时执行可达到简易的自动测试目的;

12.  标配RS232RS485接口,编程指令集符合SCPIMODBUS协议;

13.  智能风扇,无极伺服。



CV/CC功能

FTL-G系列高压可编程线性直流电源自适应于恒压或者恒流输出,电源处于恒压或者恒流状态是由负载决定。电源自动切换恒压恒流工作状态。



快速调用

FTL-G系列高压可编程线性直流电源支持快速调用功能,一键调用相应的电源输出参数及状态。提高测试速度,防止误操作。对于测试、品质、生产等环节有很好的帮助。



序列功能

FTL-G系列高压可编程线性直流电源支持多步序列功能,电源会根据时间或者触发来更改工作状态,用于测试负载产品的功能及稳定性测试。例如电源多种状态跳变,模拟冲击,缓升缓降,开关机稳定性等。



远端感应功能

当负载消耗较大电流的时候,就会在电源到负载端子的连接线上产生压降,远端感应可以自动补偿负载线的压降。远端感应功能电源量测的接线示意图如下:


电池充电功能

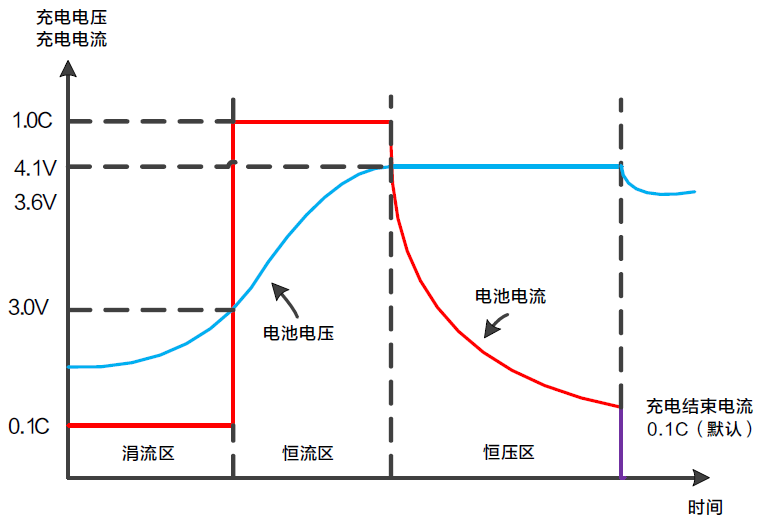

FTL-G可对电池按指定模式充电,可定义充电电压、电流、时间、充电截止电流等,完全模拟对电池充电过程,能有效保护电池,如下图:

在按下【...】键, 显示屏显示“BATTER STATUS”,旋转旋钮选择ON开启充电功能,【...】键灯点亮,然后按【Menu】键可循环选择当前功能下的选项。



电池充电参数说明:

参数名称 菜单名称
涓流充电门限电压 UNDERV
浮充电压 STATUV
涓流充电电流 TRICKL
标准充电电流 CHARGE
终止电流门限 I   OFF
充电时间 TIME



触发功能

FTL-G支持4种触发方式,可利用数字键或旋钮来选择触发源:

0  EXT:  为外部按键触发。

1  PULSE:为后面板TTL触发。

2  IMM:  为命令触发。

3  BUS:  为通信接口触发。


键盘锁功能

前面板的【Lock】键可开启/关闭键盘锁功能,【Lock】键灯亮后,除【Lock】键和【On/Off】键外,其他按键和旋钮均被锁定。



人机界面和操作

FTL-G系列方便且快速的操作与设定界面符合人体工程学原理,并提供普通显示模式和波形显示模式两种显示模式,用户可根据需要选择适于观察的显示模式。产品具备恒流和恒压自动切换功能,根据负载情况自动切换。电源支持SCPI、MODBUS-RTU协议可编程仪器标准指令,配备RS232、RS485接口,方便与其它可编程仪器一起组成ATE系统, 适用于PLC控制,实现自动化控制。产品采用全电子方式校准,免拆机箱。


订购信息

型号 规格 型号 规格
FTL36822G 700W/368V/2.2A FTL15020G 3000W/150V/20A
FTL36832G   1050W/368V/3.2A FTL30200G 6000W/30V/200A
FTL52516G   750W/525V/1.65A FTL60100G 6000W/60V/100A
FTL63016G   900W/630V/1.65A FTL12060G 6000W/120V/60A
FTL85011G   900W/850V/1.1A FTL15040G 6000W/150V/40A
FTL110006G  600W/1100V/0.65A FTL60150G 9000W/60V/150A
FTL110011G 1000W/1100V/1.1A FTL12075G 9000W/120V/75A
FTL130011G   1200W/1300V/1.1A FTL15060G 9000W/150V/60A
FTL15200G 3000W/15V/200A FTL60200G 12000W/60V/200A
FTL30100G 3000W/30V/100A FTL120100G 12000W/200V/100A
FTL6050G 3000W/60V/50A FTL15080G 12000W/150V/80A
FTL12030G 3000W/120V/30A



规格参数

型号 FTL36822G FTL36832G FTL52516G FTL63016G
额定直流输出(0~40℃)
电压 0~368V  0~368V 0~525V 0~630V
电流 0~2.2A 0~3.2A 0~1.65A 0~1.65A
功率 700W 1050W 750W 900W
过压保护 0.1~385V 0.1~385V 0.1~550V 0.1~660V
过流保护 0.01~2.4A 0.01~3.6A 0.01~1.8A 0.01~1.8A
电压输出
电源效应 ≤0.01%+30mV
负载效应 ≤0.01%+30mV
恢复时间 ≤100us (负载改变50%, 最小负载0.5A)
涟波和噪声 ≤10mVrms (5Hz~1MHz)
温度系数 ≤100ppm/
设定精度 ±(0.03% of reading +0.02%   of FS) (25±5)
设定分辨率 10mV
电流输出
电源效应 ≤0.2%+3mA
负载效应 ≤0.2%+3mA
涟波和噪声  1mArms
设定精度 ±(0.1% of reading + 0.1% of   FS) (25±5)
设定分辨率 1mA
显示
电压 5 digits display
电流 5 digits display
分辨率 10mV/1mA
电压精度 ±(0.02% of reading +0.02%   of FS ) (25±5)
电流精度 ±(0.1% of reading + 0.1% of   FS) (25±5)
保护 过载保护,极性接反保护,过压保护,过流保护,过温度保护
接口 标配RS232, RS485接口,支持SCPI指令集,MODBUS-RTU协议
其他功能 存储调出300组,上下限判断,熔断测试,脉冲输出,输出计时,定功率输出,低电阻测量
绝缘度 底座与端子间:≥20MΩ/500VDC         底座与交流电源线间:≥30MΩ/500VDC
操作环境 环境温度:0~40       相对湿度:≤80%
电源输入 AC220V±10%, 50/60Hz,选配AC110V±10%, 50/60Hz
尺寸(W*H*D) 430*130*550 mm
重量 28kg 27kg 27kg 28kg



规格参数

型号 FTL85011G FTL110006G FTL110011G FTL130011G
额定直流输出(0~40℃)
电压 0~850V 0~1100V 0~1100V 0~1300V
电流 0~1.1A 0~0.65A 0~1.1A 0~1.1A
功率 900W 600W 1000W 1200W
过压保护 0.1~660V 0.1~1200V 0.1~1200V 0.1~1400V
过流保护 0.01~1.2A 0.01~0.7A 0.01~1.2A 0.01~1.2A
电压输出
电源效应 ≤0.01%+50mV
负载效应 ≤0.01%+50mV
恢复时间 ≤100us (负载改变50%, 最小负载0.5A)
涟波和噪声 10mVrms (5Hz~1MHz)
温度系数 ≤100ppm/
设定精度 ±(0.03% of reading +0.02%   of FS) (25±5)
设定分辨率 100mV
电流输出
电源效应 ≤0.2%+3mA
负载效应 ≤0.2%+3mA
涟波和噪声  1mArms
设定精度 ±(0.1% of reading + 0.1% of   FS) (25±5)
设定分辨率 1mA
显示
电压 5 digits display
电流 5 digits display
分辨率 100mV/1mA
电压精度 ±(0.02% of reading +0.02%   of FS ) (25±5)
电流精度 ±(0.1% of reading + 0.1% of   FS) (25±5)
保护 过载保护,极性接反保护,过压保护,过流保护,过温度保护
接口 标配RS232, RS485接口,支持SCPI指令集,MODBUS-RTU协议
其他功能 存储调出300组,上下限判断,熔断测试,脉冲输出,输出计时,定功率输出,低电阻测量
绝缘度 底座与端子间:≥20MΩ/500VDC         底座与交流电源线间:≥30MΩ/500VDC
操作环境 环境温度:0~40       相对湿度:≤80%
电源输入 AC220V±10%, 50/60Hz,选配AC110V±10%, 50/60Hz
尺寸(W*H*D) 430*130*550mm
重量 28kg 28kg 28kg 30kg



规格参数

型号 FTL-G 300V以下型号
电压输出
电源效应 0.01%+3mV
负载效应 0.02%+5mV
恢复时间 100us (50% load change, minimum load 0.5A)
涟波和噪声 0.02% of FS
温度系数 100ppm/
设定精度 ±(0.03% of reading +   0.02% of FS)(25±5)
设定分辨率 1mV (V64V) /10mV(V>64V)
电流输出
电源效应 0.1%+3mA
负载效应 0.05%+3mA (I3A) / 0.05%+6mA   (I>3A)
涟波和噪声 <0.1% of FS
设定精度 ±(0.1% of reading +   0.1% of FS) (25±5)
设定分辨率 10mA(V64A) /100mV(V>64A)
显示
电压 5 digits display
电流 5 digits display
电压精度 ±(0.02% of reading   +  0.02% of FS)(25±5)
电流精度 ±(0.1% of reading +   0.1% of FS) (25±5)
其它特性
保护 过载保护,过压保护,过流保护,过温度保护
远程感应 最大补偿电压5% of FS
电池充电 支持电池充电功能,锂电池曲线充电功能
锁键盘
接口 标配RS232接口,RS485接口,支持SCPI指令集、MODBUS-RTU协议
存储调出 300
绝缘度 底座与端子间:≥20MΩ/500VDC         底座与交流电源线间:≥30MΩ/500VDC
操作环境 环境温度:0~40          相对湿度:≤80%
储存环境 环境温度:-10~70        相对湿度:≤70%
电源输入 AC 110V/220V±10%,   50/60Hz
